Giới thiệu

Dù module THIẾT KẾ KHUÔN chỉ có mặt trên thị trường khoảng hơn 15 năm nhưng nhờ am hiểu công rất sâu về nghệ khuôn mẫu và kinh nghiệm tích lũy từ hơn 20 năm phát triển phần mềm CAM, Cimatron đã mang đến những công cụ chuyên biệt giúp người thiết kế yên tâm tập trung vào công nghệ thay vì tốn quá nhiều thời gian cho triển khai ý tưởng của mình trên phần mềm.

Trên thế giới và tại Việt Nam, Cimatron được nhiều doanh nghiệp sử dụng để thiết kế khuôn vì nó cho phép tách khuôn ngay trên những model ở dạng bề mặt (surface) mà không cần phải chuyển về mô hình khối (solid) – một tác vụ cực kỳ tốn thời gian hoặc thậm chí không thể thực hiện được nếu model là những linh kiện ô tô, xe máy có hình dạng phức tạp được dựng từ một phần CAD khác.

Có thể nói module THIẾT KẾ KHUÔN của Cimatron đã giải quyết được điểm “thắt cổ chai” cho các doanh nghiệp sản xuất khuôn mẫu vì họ có thể dùng một phần mềm duy nhất, sử dụng một cơ sở dữ liệu duy nhất xuyên suốt quá trình thiết kế và chế tạo khuôn. Điều này có thể giúp họ tiết kiệm đến 40% thời gian để hoàn thiện một bộ khuôn và nhanh chóng đưa sản phẩm ra thị trường

Những ưu điểm của Cimatron trong việc thiết kế khuôn mẫu

  • Qui trình thiết kế khuôn linh hoạt, cho phép người dùng lựa chọn phương thức thiết kế khuôn phù hợp nhất với qui mô và điều kiện doanh nghiệp.

  • Nền tảng CAD Hypbrid chuyển đổi linh hoạt giữa solid và surface giúp người dùng nhanh chóng sửa lỗi bề mặt của sản phẩm.

  • Công cụ phân tích chuyên dùng để phát hiện những lỗi công nghệ đối với ngành khuôn mẫu như góc thoát khuôn, chiều dày sản phẩm …

  • Thư viện linh kiện tiêu chuẩn phong phú từ hơn 30 nhà cung cấp nổi tiếng trên thế giới và có thể bổ sung, tùy biến để tạo thành thư viện người dùng giúp tăng tốc truy xuất và sử dụng.

  • Module Electrode chuyên dùng để thiết kế điện cực được phát triển bởi chính hãng Cimatron đảm bảo tính thống nhất về giao diện và cơ sở dữ liệu, mang đến cho người dùng trải nghiệm tốt nhất trong tác vụ thiết kế điện cực – dạng linh kiện không thể thiếu trong lĩnh vực khuôn mẫu

  • Đầy đủ công cụ để trình bày bản vẽ 2D với đầy đủ các yếu tố như hình biểu diễn, kích thước, dung sai, YCKT mà không cần dùng thêm phần mềm CAD 2D khác. Những thay đổi (nếu có) của dữ liệu 3D sẽ được tự động cập nhật nên người dùng không cần phải tốn thời gian hiệu chỉnh thủ công

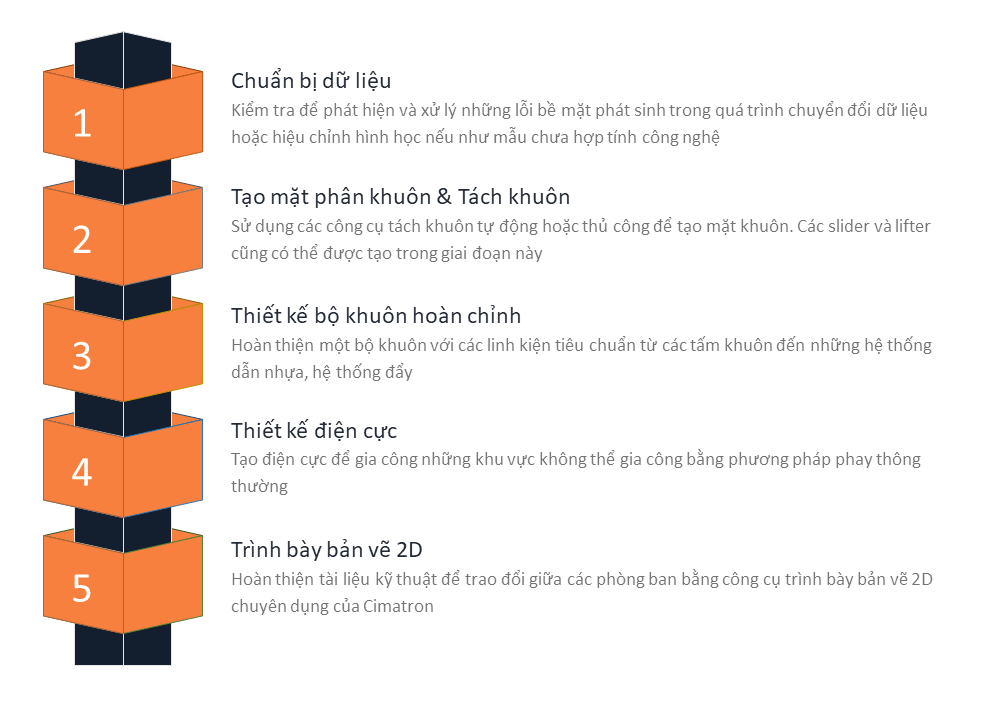

Trình tự thiết kế khuôn nhựa trong Cimatron

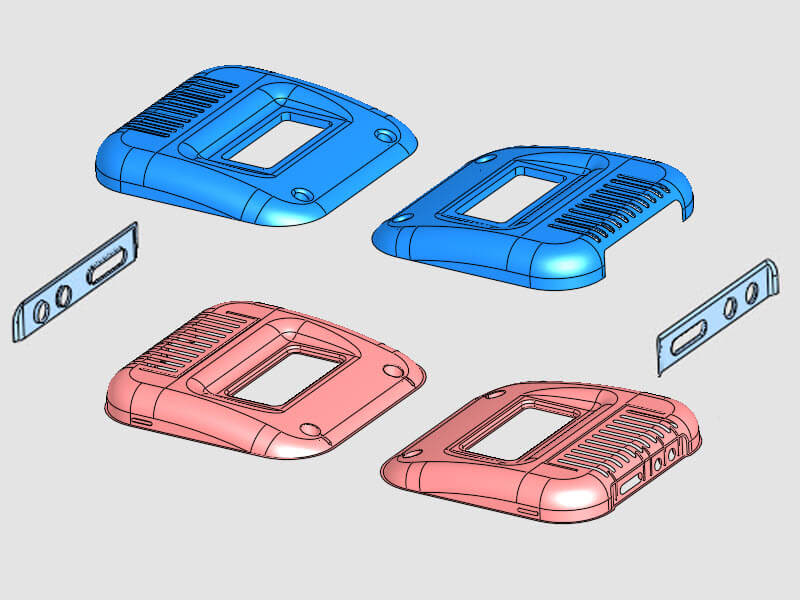

quick-split

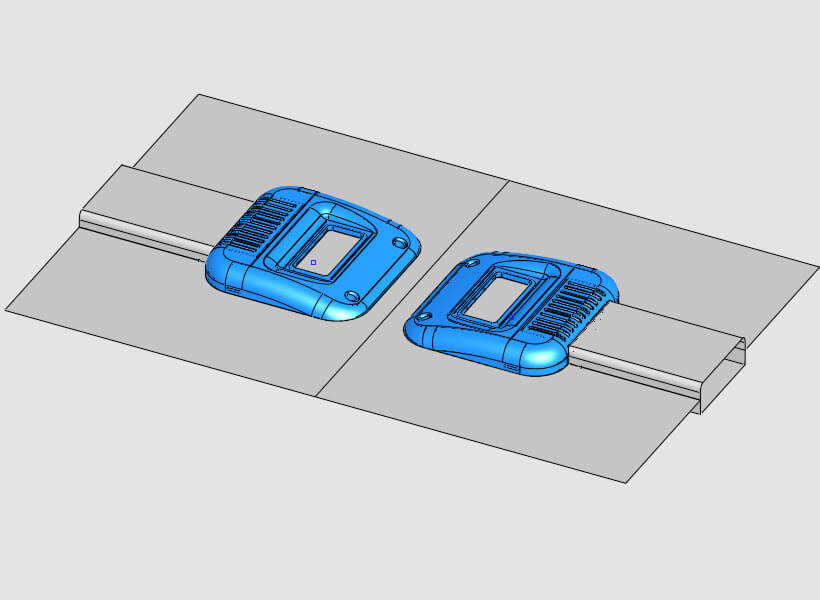

parting-surface

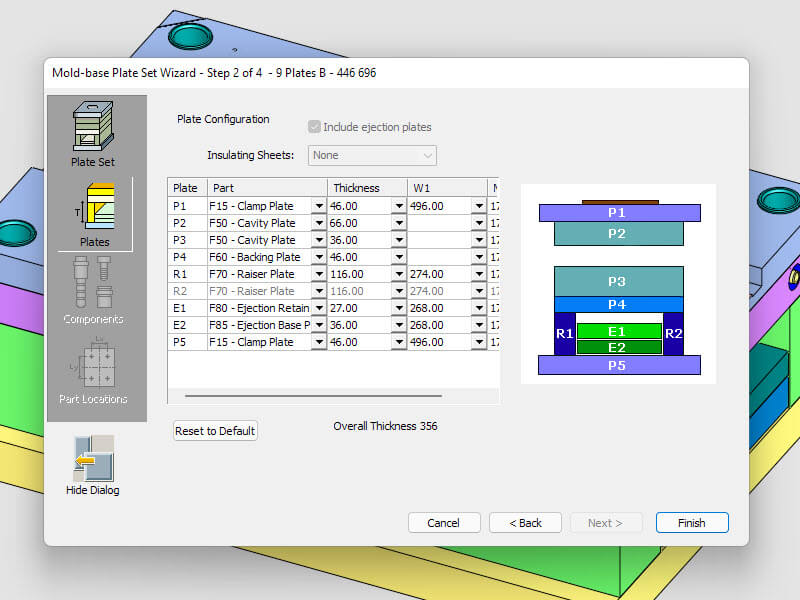

moldbase-cimatron

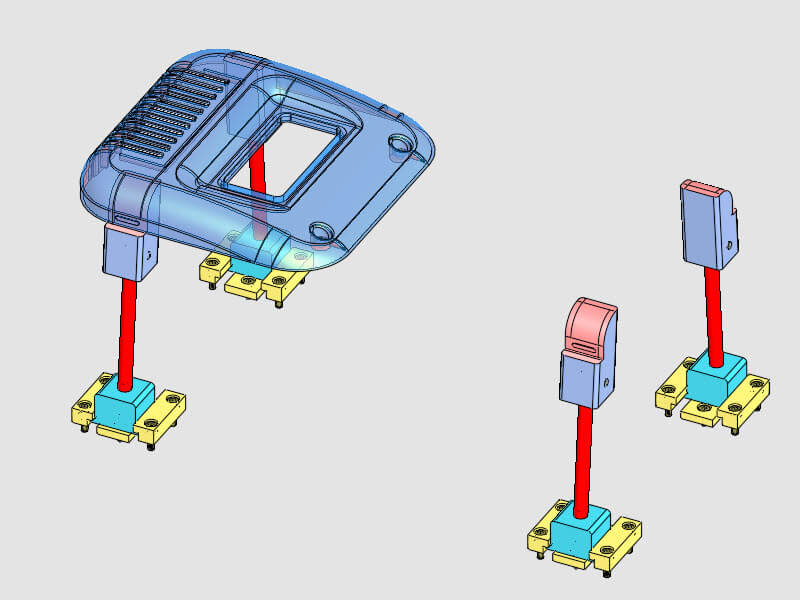

cimatron-lifter

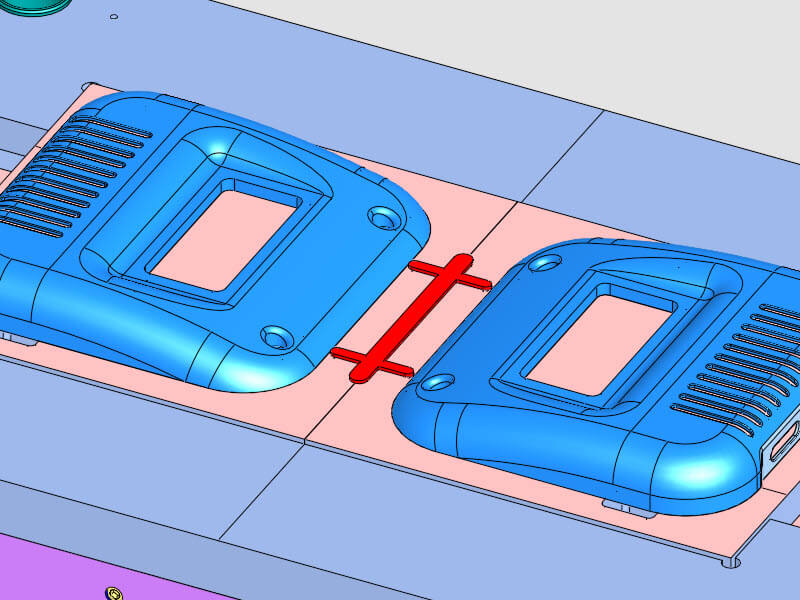

runner-cimatron

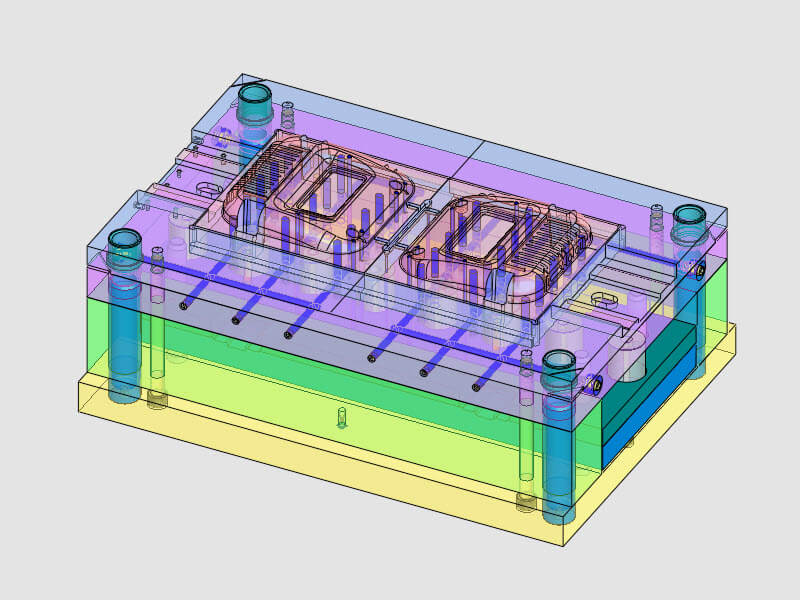

cooling-cimatron

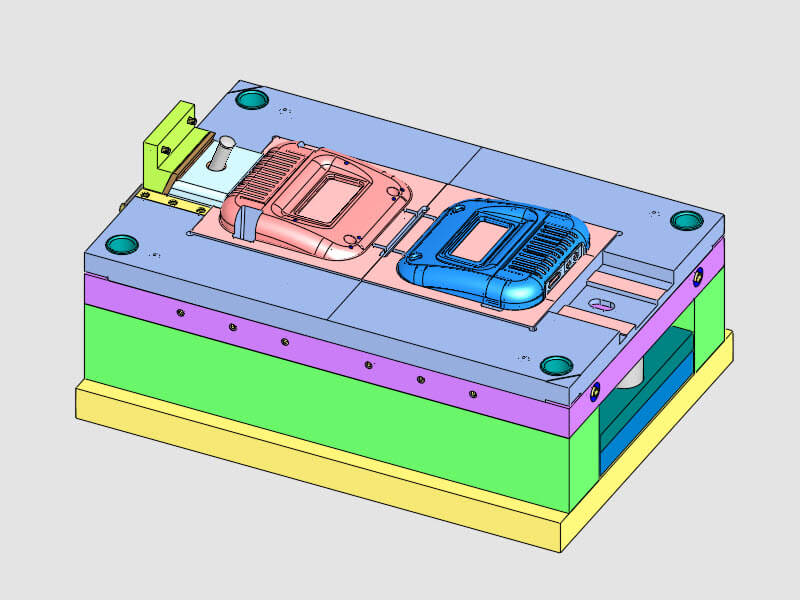

slider-cimatron

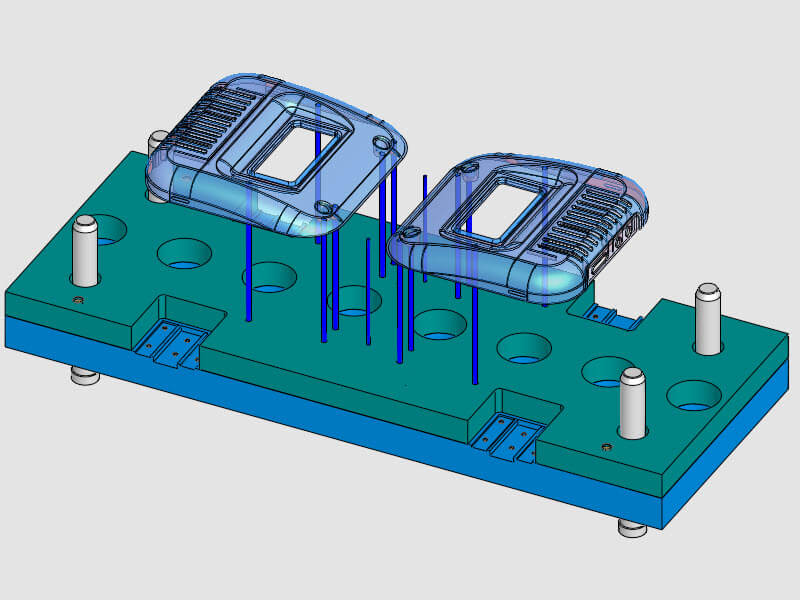

cimatron-ejector

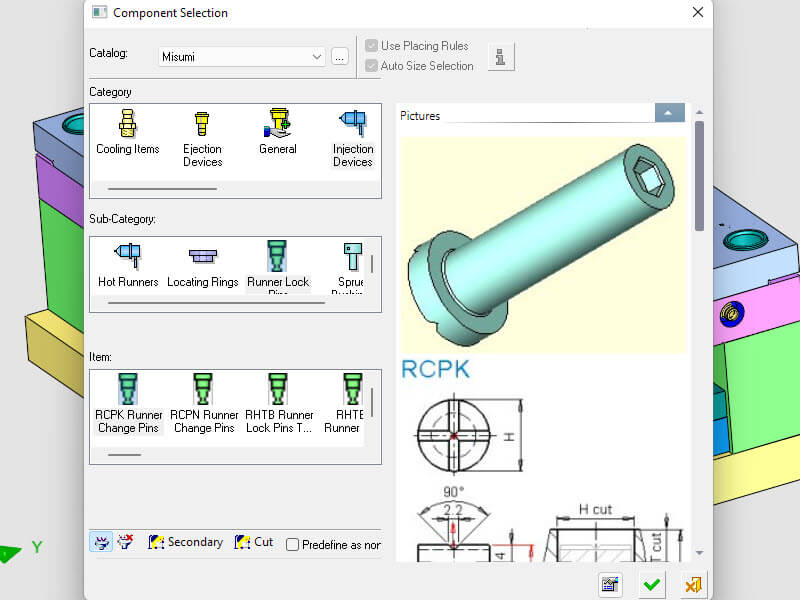

catalog-part

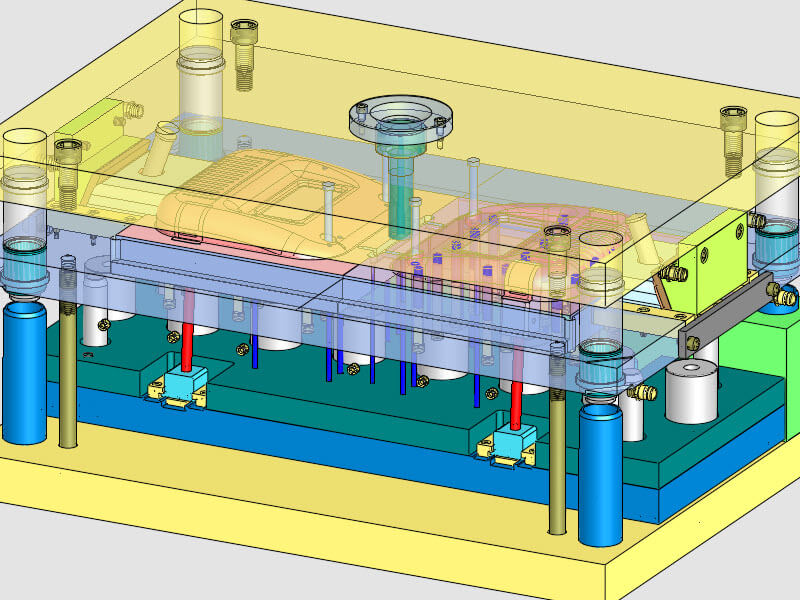

complete-mold

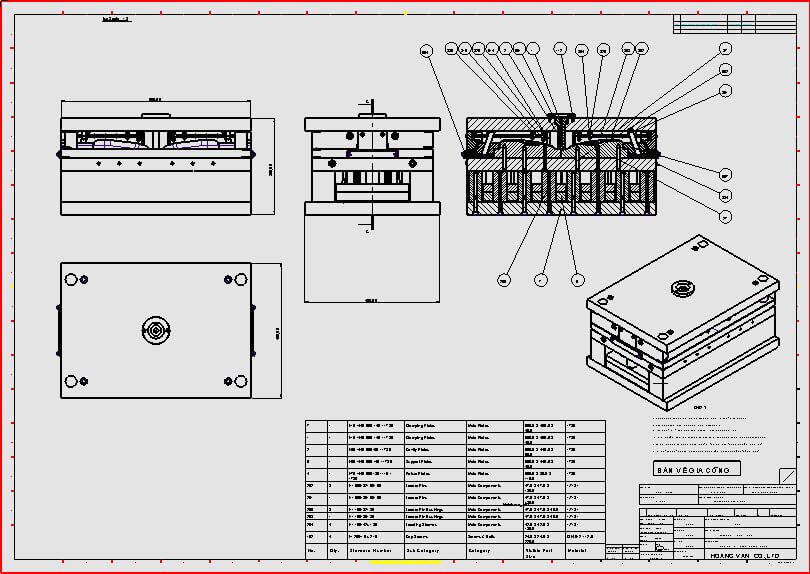

mold-drawing-cimatron

Công cụ hỗ trợ của Cimatron

  • Nhận dữ liệu của tất cả các phần mềm CAD thông dụng cho dù là ở định dạng nguyên bản (.ipt, .prt, sldprt …) hay trung gian (.stp, .igs, .x_t …).

  • Công cụ CAD hybrid và những công cụ phân tích đặc tính hình học chuyên dùng cho ngành khuôn mẫu cho phép người dùng phát hiện và hiệu chỉnh những yếu tố công nghệ nhanh chóng và dễ dàng.

  • Tạo mặt phân khuôn (tự động & thủ công) và tách khuôn bằng công cụ Quicksplit.

  • Thiết kế bộ khuôn với thư viện vỏ khuôn (Moldbase) và các công cụ chuyên dùng để thiết kế hệ thống cấp nhựa (Runner & Gate Design), hệ thống đấy (Ejection System), hệ thống làm mát (Cooling System)

  • Hoàn thiện bộ khuôn với thư viện linh kiện tiêu chuẩn từ hơn 30 nhà cung cấp nổi tiếng trên thế giới như Hascon, Misumui, Futaba, LKM, Meusburger …

  • Có riêng module Electrode với đầy đủ công cụ chuyên dụng để thiết kế hoàn chỉnh một điện cực, tạo ra templete để thiết kế hàng loạt điện cực theo mẫu.

  • Trình bày hoàn thiện bản vẽ 2D của bộ khuôn và có thể in ấn trực tiếp trong Cimatron hoặc xuất qua phần mềm khác như AutoCAD

Những câu hỏi thường gặp

Quá trình thiết kế khuôn nhựa trong Cimatron gồm 2 bước chính

  • QuickSplit : người thiết kế kiểm tra sản phẩm, chọn độ co rút và dùng các công cụ tách khuôn để tạo các tấm khuôn đực, tấm khuôn cái
  • MoldDesign : thiết kế hoàn chỉnh bộ khuôn với các cơ cấu khác như slider, lifter, hệ thống dẫn nhựa, đường nước làm mát, hệ thống đẩy…

Lưu ý : QuickSplit có thể thực hiện trong môi trường Part rồi đưa kết quả và môi trường MoldDesign hoặc thực hiện trực tiếp trong môi trường MoldDesign.

QuickSplit là modul chuyên dùng cho việc phân khuôn. Chức năng chính của nó là tạo ra mặt phân khuôn và tạo ra các tấm khuôn. Đây là modul tối thiếu người dùng phải mua để thực hiện việc thiết kế khuôn trên Cimatron

MoldDesign là modul chuyên dùng cho việc thiết kế moldbase. Chức năng chính của nó là tạo ra bộ áo khuôn, slider, lifter, thiết kế hệ thống cấp nhựa, hệ thống đẩy và hệ thống đường nước trong khuôn cũng như những chi tiết phụ trợ khác trong khuôn. Việc thiết kế trong MoldDesign rất tiện lợi vì Cimatron có một thư viện các chi tiết tiêu chuẩn và moldbase rất phong phú. Điều kiện để sử dụng modul này là người dùng phải mua modul QuickSplit trước đó.

Có một số ưu điểm như sau :

  • Đường lối thiết kế linh hoạt
  • Làm việc với các mô hình bị lỗi bề mặt rất tốt
  • Thư viện đầy đủ và có nhiều chức năng hỗ trợ

Có. Ngoài một số kiếu bố trí sản phẩm mặc định (2, 4, 8 sản phẩm …), Cimatron cho phép người dùng tạo ra những kiểu bố trí sản phẩm bất kì theo yêu cầu thiết kế.

Có. Cimatron có hai lệnh để tạo mặt phân khuôn tự động là Internal (tạo mặt phân khuôn bên trong) và External (tạo mặt phân khuôn bên ngoài).

  • Để sử dụng lệnh Internal, người dùng cần tạo trước đường bao kín bằng lệnh Intenal Curve. Lệnh Intenal sẽ tự động nhận diện các vùng hở và phủ kín chúng lại. Cách thức thực hiện lệnh này gần giống với lệnh Modify > Boundary > Islands
  • Để sử dụng lệnh External, người dùng cần tạo ra 1 đường composite và Cimatron sẽ kéo dài bề mặt phân khuôn theo những đường composite đó tương tự như lệnh Extend hay Sweep.

Tuy thực hiện nhanh nhưng hai lệnh này chỉ áp dụng được trong trường hợp sản phẩm không bị lỗi và các bề mặt tương đối bằng phẳng, không cắt lẫn nhau (nếu kéo dài)

Tùy mức độ lỗi. Nếu như khe hở nhỏ, Cimatron có thể bỏ qua để người thiết kế có thể tiếp tục công việc. Đây chính là một ưu điểm rất lớn của Cimatron trong việc thiết kế khuôn.

Trong trường hợp khe hở quá lớn, người dùng vẫn có thể nhanh chóng vá chúng lại dựa trên những công cụ xử lí bề mặt mạnh mẽ của Cimatron

Tất nhiên là được nhưng việc sửa chữa này có một số hạn chế. Cụ thể người dùng chỉ có thể sửa được kích thước, còn kết cấu thì không thể sửa được.

Được. Nếu cần có một sự thay đổi nhỏ về kích thước, người dùng có thể điều chỉnh trực tiếp trong lúc chọn chi tiết tiêu chuẩn bằng cách chọn tùy chọn Predefine as non-standard trong hộp thoại Component Selection và nhập giá trị mới vào ô kích thước tiêu chuẩn

Tất nhiên là có. Mặc định Cimatron có sẵn 1 thư viện chi tiết máy, moldbase và dieset  để người dùng sử dụng khi cần thiết. Bên cạnh đó, Cimatron còn cung cấp cho người dùng các công cụ cần thiết để có thể tự tạo ra những thư viện mới, đáp ứng tối đa yêu cầu của từng công việc đặc thù
